恒昌机械解密摇床的选分过程和工作原理

[ 时间:2011-08-09 17:29:47 ]
  • 详细信息

恒昌机械解密摇床的选分过程和工作原理

       由给水槽给入的冲洗水,铺满横向倾斜的床面,并形成均匀的斜面薄层水流。当物料(一般为水力分级产品,浓度为25%~30%的矿浆)由给矿槽自流到床面上,矿粒在床条沟槽内受水流冲洗和床面振动作用而松散、分层。上层轻矿物颗粒受到较大的冲力,大多沿床面横向倾斜向下运动,排出称作尾矿。相应地床面这一侧称为尾矿侧。而位于床层底部的重矿物颗粒受床面的差动运动沿纵向运动,由传动端对面排出称作精矿,相应床面位置称为精矿端。不同密度和粒度的矿粒在床面上受到的横向和纵向作用是不同的,最后的运动方向不同,而在床面呈扇形展开,可接出多种质量不同的产品,如图30所示。
       摇床的工作原理:摇床分选是在床面和横向水流的共同作用下实现的,床面上床条或刻槽是纵向的,与水流方向近于垂直,水流横向流过时在沟槽内形成涡流,涡流和床面摇动的共同作用可使矿砂层松散并按密度分层,重矿物转向下层,轻矿物转向上层,称此过程为“析离分层”,上层轻矿粒受到水流较大冲力,而下层重矿粒则受较小冲力,因此轻矿粒在床面上横向运动速度大于重矿粒在床面上的横向运动速度。

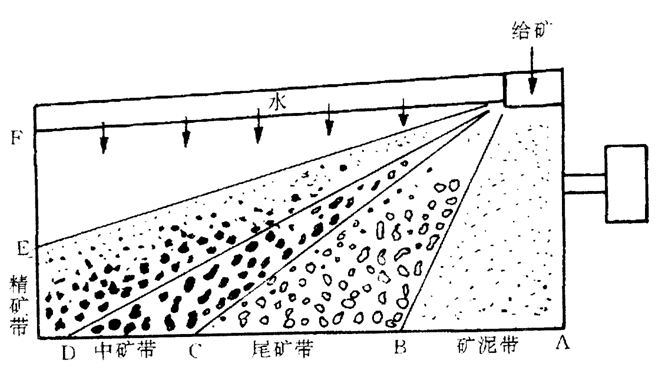

                                                    图1矿粒在摇床面上的扇形分带
                  AB—溢流和矿泥带;BC—尾矿带;CD—中矿带;DE—精矿带;EF—空白区(无矿流区)
       在纵向,床面的差动运动(起初以慢速前进并逐渐加速,到速度达最大时突然后退,后退过程中速度逐渐减小,然后又前进,重复上述过程)不仅促进矿砂层松散分层,而且使重矿粒以较大速度沿纵向向前运动,使轻矿粒以较小速度向前运动。
      矿粒的去向,取决于纵向速度和横向速度的合成速度,如图31所示。重矿物具有较小的横

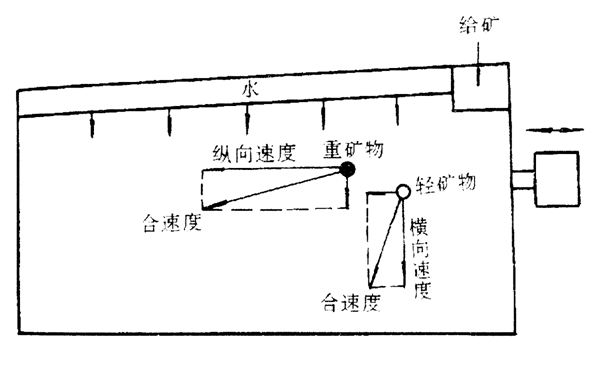

                                                     图2轻、重矿物颗粒在床面上的运动速度示意图
      向速度和较大的纵向速度,轻矿物具有较大的横向速度和较小的纵向速度,应用平行四边形法则把纵向和横向速度合成,可以看到,重矿物的合速度偏向摇床的精矿排矿端,轻矿物偏向摇床尾矿侧,中等密度的颗粒则位于二者之问,称此过程为“运搬分带”。
