恒昌重选设备摇床的结构和特点

        摇床是一种应用广泛的选矿设备，广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。我厂生产摇床历史悠久，并不断开发创新，从最初的直条床面摇床基础上发展到单曲波床面摇床（上世纪70年代）；到双曲波床面摇床（上世纪90年代），使摇床的处理量、回收率和富集比都有大幅度的提高。
摇床的基本结构：它的基本结构分为床面、床头和机架三个主要部分。典型的摇床结构如图所示。

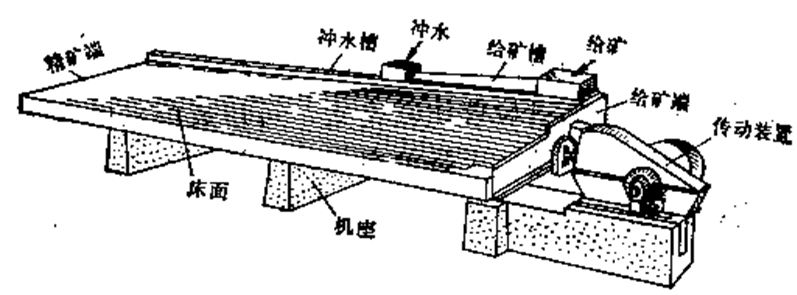

                                                                     典型的平面摇床外形图

        (1)床面，床面可用木材、玻璃钢、金属（如铝、铸铁）等材料制成。其形状常见的有矩形、梯形和菱形。沿纵向在床面上钉有许多平行的床条（又称来复条）或刻有沟槽，床条自传动端向对边降低，并在一条斜线上尖灭。床面由机架支承或由框架吊起。摇床的床面是倾斜的，在横向呈1.5~5度由给矿端向对边倾斜，这样由给矿槽及冲洗槽给入的水流就在床面上形成一个薄层斜面水流。床面右上方有给矿槽，长度大约为床面总长度的1/3~1/4；在给矿槽一侧开有许多小孔，使矿浆均匀地分布在床面上。与给矿槽相连的是冲水槽，占床面总长度的2/3~3/4，给水槽侧也开许多小孔，使冲水也能沿床面纵向均匀给入。在槽内还装有许多活瓣，用以调节水量沿床面长度的分配。
       (2)床头（传动机构）,由电机带动，通过拉杆连接床面，使床面沿纵向作不对称的往复运动。床面前进时，速度由慢到快而后迅速停止；在往后退时，速度由零迅速增至最大，此后组缓慢减小到零。床面产生纵向差动运动，使床面上矿粒能单向运搬。向精矿端运搬正向运搬，反之叫反向运搬。
       (3)机架或悬挂机构，床面的支承方式为座落式和悬挂式。座落式是床面直接与支架联结，并在支架上设有调坡装置，用来调节床面的横向坡度。悬挂式是用钢丝绳把床面吊在一架子上，床面悬在空中。调整坡度通过调整钢丝绳的松紧来调整。
      摇床的特点：摇床选矿是利用机械的摇动和水流的冲洗的联合作用使矿粒按密度分离的过程。摇床是重选厂的主要设备，它的显著特点是富矿比高，常用它获得最终精矿，同时又可分出最终尾矿，可以有效的处理细粒物料。选分粒度上限为3mm，下限如果选锡石和黑钨矿可到0.4mm，多用来选分lmm以下的物料。摇床的结构较复杂，操作不太方便，生产率也较低，占用厂房面积大。这些缺点都在研究改进中。
根据选分的矿石粒度不同，可分为粗砂摇床，处理大于0.5mm的矿石和处理0.5～0.07mm的细砂摇床，以及处理0.074～0.037mm矿石的矿泥摇床，共为三种。它们的区别主要在于床面来复条的形式不同。
